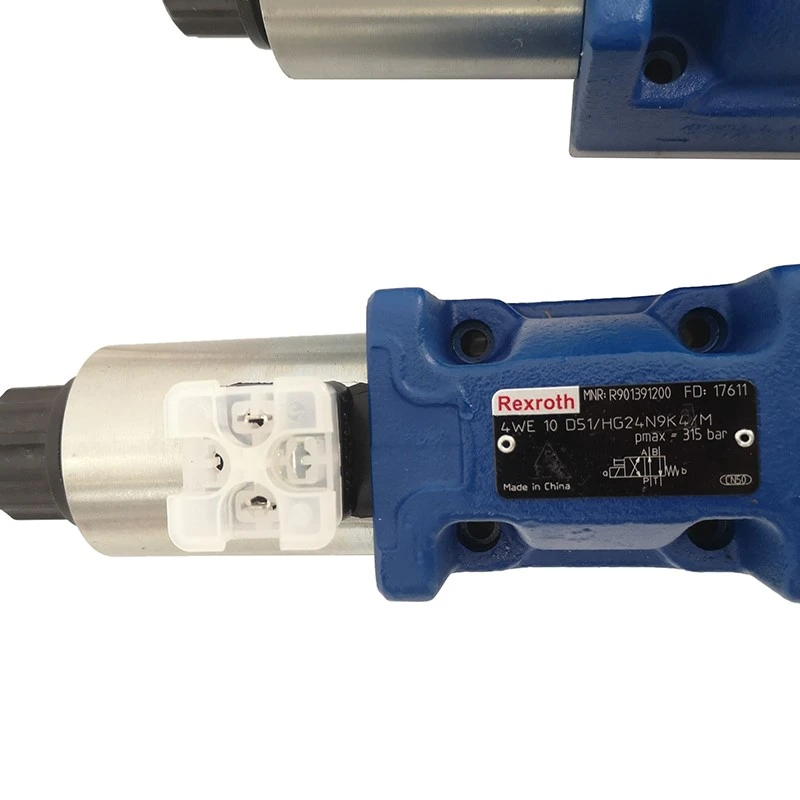

4WE10D51/HG24N9K4/M R901391200 レックスロス用電磁方向切換弁

電磁弁は電磁力によって制御される産業機器であり、流体を制御する自動化の基本部品です。これはアクチュエータに属し、油圧および空気圧システムに限定されません。産業用制御システムで媒体の方向、流れ、速度、その他のパラメーターを調整するために使用されます。電磁弁をさまざまな回路と組み合わせて使用​​すると、制御の精度と柔軟性を確保しながら、目的の制御を実現できます。ソレノイドバルブには多くの種類があり、制御システムの異なる位置で異なるソレノイドバルブが役割を果たします。より一般的に使用されるものは、一方向弁、安全弁、方向制御弁、速度調整弁などです。

ソレノイドバルブは密閉室を有し、各位置に貫通孔が設けられ、それぞれ異なるオイルパイプに接続されている。チャンバーの中央にはピストンがあり、両側に 2 つの電磁石があります。反対側の電磁コイルに通電すると弁体はどちら側に吸引されます。弁体の動きを制御することで、異なるオイル排出穴を開閉できます。オイル入口穴は通常開いており、作動油はさまざまなオイル排出パイプに入ります。次に、オイルの圧力によってオイルシリンダーのピストンが押され、ピストンロッドが駆動され、機械装置が駆動されます。このように、電磁石の電流のオンオフを制御することで機械的な動作が制御されます。
